H3CIM, Kübaj İşlemleri. Seçilen kübaj raporundan boyuna taşıma diyagramını çizer.

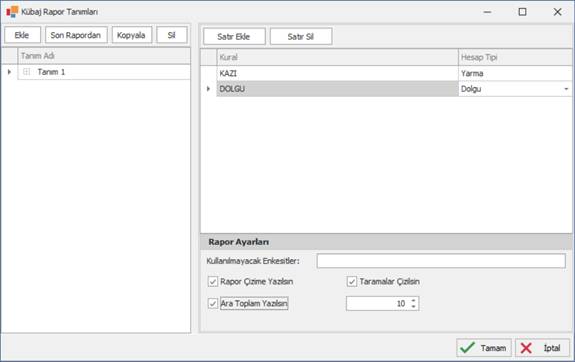

Solda Ayarlar sekmesinde kübaj rapor tanımı, kübaj yöntemi, başlangıç değeri (m3) ve düşey ölçek vardır.

0 ölçek otomatik sığdırır.

Dozer, skreyper ve ekskavatör için mesafe ve birim fiyat girilir.

Kübajı Yeniden Oku veya KUB Dosyasını Oku ile veri alınır,

Yeniden Hesapla ile diyagram güncellenir.

Zemin Sınıfları sekmesinde kilometre aralığına toprak, küskülük ve kaya yüzdeleri yazılır.

Sağdaki diyagramda İşlemler menüsünden dozer hatları, ana hat, yardımcı hatlar, alanlar ve depo/ariyet aralıkları bulunur.

Dengelemeyi Otomatik Öner, bulunan hatları listeler.

Kilometre Cetveli ve Metraj Cetveli Excel’e, diyagram Çizime Aktar ile ekrana alınır.
