Eğrilerin, çoklu doğruların yüzeye eklenmesi içindir. Kırılma çizgi ekleme ayrı bir işlemdir. Bu genel yüzeyi oluşturmak için olan işlemdir.  Genelde parametreler olduğu gibi bırakılır.

Bu parametreleri değiştirmek gerekirse, açıklamaları aşağıdadır;

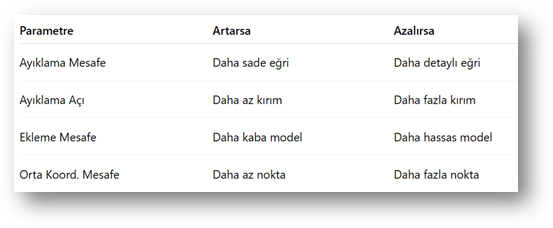

• AYIKLAMA FAKTÖRLERİ (FİLTRELEME)

Eğri üzerindeki gereksiz noktaların azaltılmasını sağlar. Amaç, performansı artırırken geometrik doğruluğu korumaktır.

 MESAFE

·        Belirli bir mesafenin altındaki noktalar filtrelenir (silinir)

·        Küçük detaylar sadeleştirilir

 Değer artarsa:

• Daha fazla nokta silinir
• Eğri sadeleşir
• Detay kaybı olabilir

Değer azalırsa:

• Daha fazla detay korunur
• Veri yoğunluğu artar
• Performans düşebilir

AÇI (°)

·        İki segment arasındaki açıya göre nokta filtreleme yapar

Değer artarsa:

• Daha az nokta korunur
• Keskin kırımlar kaybolabilir

Değer azalırsa:

• Daha fazla kırım noktası korunur
• Eğri daha gerçekçi olur

• EKLEME FAKTÖRLERİ (YOĞUNLAŞTIRMA)

Eğri boyunca yeni noktalar eklenerek yüzeye daha iyi oturması sağlanır.

MESAFE

·        Eğri boyunca maksimum nokta aralığını belirler

Değer küçülürse:

• Daha fazla nokta eklenir
• Yüzeye uyum artar
• İşlem süresi uzar

Değer büyürse:

• Daha az nokta eklenir
• Daha kaba temsil oluşur

ORTA KOORDİNAT MESAFESİ

·        Eğri segmentlerinin ortasına eklenecek noktaların hassasiyetini belirler

Değer küçülürse:

• Daha hassas ara nokta üretimi
• Eğri yüzeye daha iyi oturur

Değer büyürse:

• Daha az ara nokta
• Daha düşük hassasiyet

⚙️ AYARLAR

Hat Kırma Modu

·        Eğrinin Z (yükseklik) değerlerinin nasıl yorumlanacağını belirler:

Kesişim Yok

• Eğri, yüzeye müdahale etmeden eklenir
• Z değerleri olduğu gibi kullanılır

✅ Kullanım:

Standart breakline ekleme

İlk Kot

·        Eğrinin başlangıç kotu esas alınır

·        Tüm eğri bu kote göre davranır

✅ Kullanım:

Tek kot referanslı çizgiler

Son Kot

·        Eğrinin bitiş kotu esas alınır

✅ Kullanım:

Eğimin son noktaya göre tanımlandığı durumlar

Ortalama Kot

·        Eğrinin ortalama yüksekliği kullanılır

✅ Kullanım:

Gürültülü verilerde dengeleme

Pratik İpuçları

✔ Büyük projelerde önce düşük detay → sonra hassaslaştırma yapılmalıdır
✔ Fazla nokta = daha yavaş performans
✔ Kritik mühendislik projelerinde ayıklama düşük tutulmalıdır
✔ Görselleştirme için sadeleştirme tercih edilebilir
