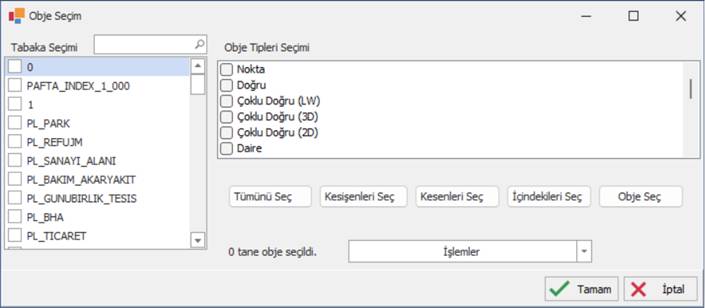

Obje Seçim penceresi, çizim içerisinde bulunan objelerin tabaka ve obje türüne göre filtrelenerek seçilmesini sağlar. Bu pencere sayesinde kullanıcılar çok sayıda obje içeren projelerde yalnızca belirli kriterlere uyan objeleri hızlı bir şekilde seçebilir.

Pencere genellikle toplu düzenleme, analiz veya işlem uygulanacak objeleri belirlemek amacıyla kullanılır.

·        Pencerenin sol tarafında bulunan Tabaka Seçimi listesi, çizimde mevcut olan tüm tabakaları gösterir.

·        Kullanıcı buradan bir veya birden fazla tabakayı seçebilir.

·        Seçilen tabakalarda bulunan objeler seçim işlemine dahil edilir.

·        Tabaka seçimi yapılmalıdır.

·        Pencerenin sağ tarafında bulunan Obje Tipleri Seçimi bölümü, hangi tür objelerin seçileceğini belirlemek için kullanılır.

Seçilebilen obje türlerinden bazıları şunlardır:

·        Nokta

·        Doğru

·        Çoklu Doğru (LW)

·        Çoklu Doğru (3D)

·        Çoklu Doğru (2D)

·        Daire

Kullanıcı bir veya birden fazla obje türünü işaretleyerek yalnızca bu türdeki objelerin seçilmesini sağlayabilir.

·        Seçim Butonları

Pencere içerisinde farklı seçim yöntemleri sunulmaktadır.

·        Tümünü Seç
Seçilen tabaka ve obje türü kriterlerine uyan tüm objeleri seçer.

·        Kesişenleri Seç
Kullanıcının çizim ekranında belirlediği seçim alanı ile kesişen objeleri seçer.

·        Kesenleri Seç
Seçim alanını tamamen kesen veya kesişen objeleri seçmek için kullanılır.

·        İçindekileri Seç
Belirlenen seçim alanının tamamen içerisinde kalan objeleri seçer.

·        Obje Seç
Kullanıcının çizim ekranında objeleri tek tek seçmesine olanak sağlar.

Bunların dışında İşlemler altında “Seçili olanların benzerlerini de seç” işlemi vardır. Bu da seçilmiş olan objelerle aynı kriterlere uyan tüm ojeleri seçer. Bu aynı kriter bilgi GenelàAyarlar atında “Benzerlerini Seç Ayarları” sekmesinden belirlenir.

Örneğin ayarlarda kriter renk ise ve kırmızı bir obje seçili ise, benzerlerini de seç işleminde bütün kırmızı objeler seçilir.

·        Seçilen Obje Sayısı

Pencerenin alt kısmında, seçilen objelerin toplam sayısı “... tane obje seçildi” şeklinde gösterilir. Bu alan, yapılan seçim işleminin sonucunu hızlıca kontrol etmek için kullanılır.

·        İşlemler à Seçilenleri Temizle işlemi seçimi sıfırlar.

·        İşlemi Tamamlama

Seçim işlemi tamamlandıktan sonra:

·        Tamam butonu ile seçim onaylanır ve işlem uygulanır.

·        İptal butonu ile seçim işlemi kapatılır.

NOT: Kesen, Kesişen, İçine Düşen farkları

10.2.4.1               Hatalı Obje Seçilirse Toplu Seçimden Sadece Hatalı Objeyi Çıkarmak

Obje seçim penceresi açıkken yapılan seçimlerde hatalı bir obje seçilirse, seçimi tamamen iptal etmek yerine seçilen objenin üzerine tekrar tıklamak gerekir. Objenin “highlight” görüntüsü gider ve seçili obje sayısı düşer.
