Hat tipleri için kullanılan LIN yapısı autocad ile uyumludur. Autocad LIN oluşturma yöntemleri ile hat tipi dosyası oluşturulabilir. Bu dosyalar sayesinde kesik çizgiler, sembollü çizgiler veya metin içeren mühendislik hatları oluşturulabilir.

LIN dosyaları, çizgi boyunca tekrar eden çizgi, boşluk ve sembol dizilerinden oluşur. Bu yapı sayesinde altyapı projelerinde kullanılan su hattı, doğalgaz hattı, elektrik hattı gibi özel çizgi tipleri tanımlanabilir.

·        LIN Dosyasının Yapısı

Bir hat tipi tanımı iki satırdan oluşur:

1.      Hat tipi başlığı

2.      Desen tanımı

Genel yapı şu şekildedir:

·        Hat Tipi Başlığı

Hat tipi başlığı aşağıdaki bilgileri içerir:

*HAT_TIPI_ADI, Hat tipi açıklaması

Örnek:

*WATER_LINE, Water supply line

·        Desen Tanımı

İkinci satır çizginin nasıl görüneceğini belirler.

A,0.5,-0.25

Buradaki değerler çizgi ve boşluk uzunluklarını tanımlar.

Görünüm:

───    ───    ───

·        Metin İçeren Hat Tipleri

LIN dosyaları çizgi üzerine metin yerleştirmeye de izin verir.

Örnek:

*GAS_LINE, Gas line ----GAS----
A,.5,-.2,["GAS",STANDARD,S=.1,R=0,X=-0.1,Y=-0.05],-.2

Bu tanım aşağıdaki görünümü oluşturur:

---- GAS ---- GAS ---- GAS ----

5 birimlik çizgi (5), 2 birimlik boşluk (-2), GAS yazısı (["GAS",STANDARD,S=.1,R=0,X=-0.1,Y=-0.05]), 2 birimlik boşluk (-2)

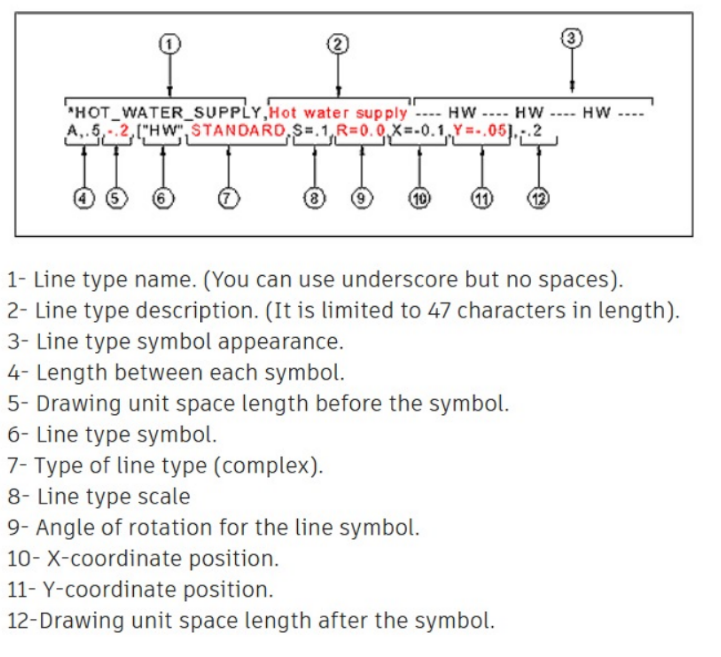

Yazı Kısmındaki Parametre Açıklamaları

·        Örnek Hat Tipleri

1. Kesik Çizgi

*DASHED_SIMPLE, Simple dashed line
A,0.6,-0.3

Görünüm:

────    ────    ────

2. Su Hattı

*WATER_LINE, Water supply line ----S----
A,.6,-.2,["S",STANDARD,S=.1,R=0,X=-0.1,Y=-0.05],-.2

Görünüm:

---- S ---- S ---- S ----

Daha detaylı LIN oluşturma işlemleri için Autocad LIN oluşturma dokümanlarını inceleyebilirsiniz.
