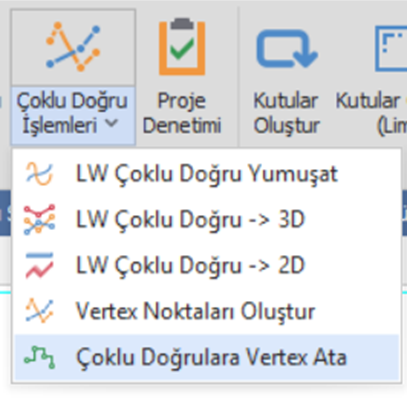

9.1.11 Çoklu Doğru İşlemleri

Bu işlem ile LW Çoklu doğruların köşeleri yumuşatılır. 1-10 arası değerler girilir. LW çoklu doğruyu Çoklu Doğru 3D’ye çevirir. Böyle çoklu doğrunun her köşesinde farklı bir kot değeri tutulabilir. İçinde yay segmentleri olan LW Çoklu doğrular 3D’ye dönüşmez. LW çoklu doğrular çoklu doğru 2D’ye dönüşür. Çoklu doğru 2D özellikleri aşağıdaki gibidir. Çoklu Doğru 2D objelerinde her köşe noktasının X (Yatay) ve Y (Dikey) koordinatları ayrı ayrı düzenlenebilir ve obje özellikleri panelinde görüntülenebilir. Bu s

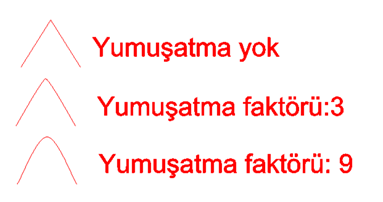

Bu işlem ile LW Çoklu doğruların köşeleri yumuşatılır. 1-10 arası değerler girilir.





LW çoklu doğruyu Çoklu Doğru 3D’ye çevirir. Böyle çoklu doğrunun her köşesinde farklı bir kot değeri tutulabilir. İçinde yay segmentleri olan LW Çoklu doğrular 3D’ye dönüşmez.

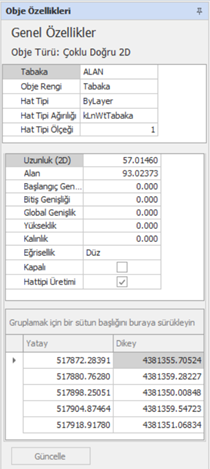

LW çoklu doğrular çoklu doğru 2D’ye dönüşür. Çoklu doğru 2D özellikleri aşağıdaki gibidir.

Çoklu Doğru 2D objelerinde her köşe noktasının X (Yatay) ve Y (Dikey) koordinatları ayrı ayrı düzenlenebilir ve obje özellikleri panelinde görüntülenebilir. Bu sayede kullanıcı, poligonu veya çizgiyi oluşturan noktaların koordinatlarını doğrudan inceleyebilir veya güncelleyebilir.

  • Temel Özellikleri
  • Birden fazla doğru parçasını tek bir obje olarak saklar.
  • Köşe noktalarının koordinatları obje özellikleri panelinde listelenir.
  • Nokta koordinatları düzenlenebilir veya kontrol edilebilir.
  • Uzunluk ve alan gibi geometrik değerler otomatik hesaplanır.
  • İstenirse obje kapalı poligon haline getirilebilir.
  • Diğer Çoklu Doğru Türlerinden Farkı
  • Çoklu Doğru LW (Lightweight Polyline)
    Daha çok AutoCAD’in performans odaklı modern polyline yapısıdır. Nokta koordinatları doğrudan tablo şeklinde düzenlenmez.
  • Çoklu Doğru 3D
    Her köşe noktası için X, Y ve Z koordinatı içerir ve üç boyutlu geometri oluşturabilir.
  • Çoklu Doğru 2D
    Sadece X ve Y koordinatları ile çalışan, köşe noktalarının koordinatlarını tablo halinde gösteren ve düzenlenmesine izin veren iki boyutlu bir geometri tipidir.
  • Not

Çoklu Doğru 2D yapısı, klasik CAD veri modellerinde kullanılan daha eski ve sade bir polyline temsilidir. Bu yapı özellikle koordinat bazlı düzenleme yapılması gereken durumlarda pratiklik sağlar.

Bu nedenle H3GEN CAD içerisinde Çoklu Doğru LW objelerini Çoklu Doğru 2D formatına dönüştürme işlemi bulunmaktadır. Böylece kullanıcılar köşe noktalarının koordinatlarını doğrudan inceleyebilir ve düzenleyebilir.

İşleme girilince, oluşacak noktaların hangi tabakada oluşacağı seçilir.

Bu işlemin hangi verilerde kullanılacağı seçilir.

Çoklu doğru vertekslerinde nokta oluşmuş olur.

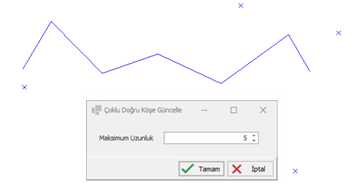

Girilen uzunluk değerine göre verteks noktası oluşturulur.

Örneğin çoklu doğru iki verteksi arası 17 m ise ve 5 m uzunluk kriteri girilirse, başlangıç noktasından itibaren 3 adet 5m, 1 adet 2 m’lik parça oluşacak şekilde verteks atanır.

NOT: Çoklu doğrulara vertex ata işlemi ve vertec noktası oluştur işlemi sayesinde kullanıcıların gereksiz yere çoklu doğruları patlatma işlemi yapması ihtiyacı kalmamıştır.
