Raster imajlarını projeye eklemek için girilen işlemdir. İşlemin Raster türlerine göre nasıl kullanılacağı aşağıdaki görülmektedir.
|
|
|

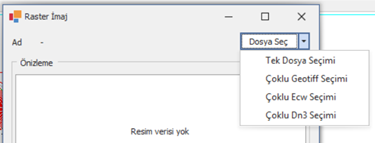

Tek dosya seçimi Geotiff ya da ECW olmayan, diğer rasterların (jpg, png gibi) açıldığı seçenektir. Bununla ilgili işlem adımlarını örnek bir veri üzerinden görelim. Örneğin i22c2.jpg dosyasını yerinde açmaya çalışyoruz. 1. Harita-Ad ile Pafta Getir işlemi ile ilgili pafta açılır. 2. Raster-Raster İmaj işlemine girilir. Dosya seç kısmından Tek Dosya seçimi seçilir. Açılan pencereden ilgili raster seçilir ve aç butonuna basılır.
3. Bu ilemin ardından raster’ın önizlemesi gelir.

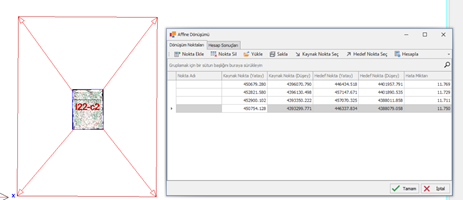

4. Geotiff gibi koodinatı belli bir raster olmadığı için gelmesini istediğimiz koordinatı ya elle yazarız ya da ekrandan seçeriz. (Bu örnekte paftanın içini seçeceğiz) 5. Belli bir ölçek ve istenirse açı değeri yazılır. Örneğin raster yan taranmışsa 90 derece yazılabilir. Girilen ölçek ve açı bilgisine göre raster’ın ön izlemesi cursor ucuna gelir. Kullanıcı istediği yere yerleştirir. Raster açma işlemi buraya kadardır. Buradan sonra kullanıcı Çizim-Ölçekle, Çizim-Kaydır gibi işlemleri de raster ön hazırlık işlemleri için kullanabilir. 6. Harita-Dönüşümler-Afin Dönüşümü işlemine girilir. Afin dönüşümünde 4 köşe işaretlendikten sonra obje olarak raster kenarından seçilir, dönüşüm tamamlanır.

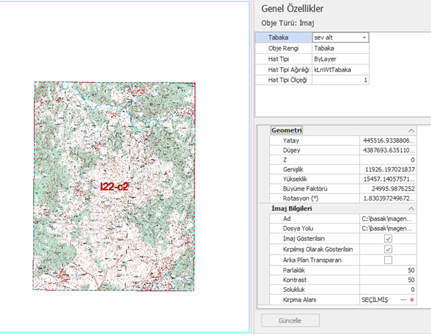

7. Raster kenarları kırpılsın istenirse de, raster’ın obje bilgileri açılır ve raster kırpma alanı seçilir.
Bu kısım obje bilgileri anlatılırken detaylandırılacaktır.
Kırpma alanı seçildikten sonra, güncelle butonuna basmak gerekmektedir.
|
|
|
Çoklu Geotiff seçimi Kullanıcı burada bir ya da daha fazla geotiff seçebilir. Seçilen dosyalar doğru koordinatta açılır.
Eğer dosya boyutu çok büyükse ve bilgisayar belleği yetersizse aşağıdaki uyarı gelir;
Raster uygun boyutta parçalara bölünerek eklenir.
|
|
|
Çoklu ECW seçimi Kullanıcı burada bir ya da daha fazla ECW seçebilir. Seçilen ECW’ler Geotiff’e dönüşerek doğru koordinatta açılır.
Aynı klasörde ECW’nin tiff kopyası oluşur ve o açılır.
NOT: ECW (Enhanced Compression Wavelet) formatı, Earth Resource Mapping tarafından geliştirilmiş ve günümüzde Hexagon Geospatial tarafından lisanslanan özel bir raster formatıdır. Bu formata ait güncel kütüphanelerin lisans ve destek durumları nedeniyle H3GEN CAD içerisinde ECW dosyaları doğrudan açılmamaktadır. Bunun yerine, eski sürüm ECW okuma bileşeni kullanılarak ECW dosyaları GeoTIFF formatına dönüştürülür ve yazılım içinde bu şekilde görüntülenir.
|
|
|
Çoklu dn3 seçimi Raster Yöneticisi kısmında göreceğimiz gibi dönüştürülmüş raster bilgilerini saklayabiliriz. Bu işlem yapılınca oluşan dosya dn3 uzantılıdır. Raster dosyası ile birlikte taşınır ve farklı H3GEN kullanıcıları da kendi yazılımlarında raster’ı doğru yerinde açmak isterse dn3 dosyasını açarlar. |
