Araç ne işe yarıyor?

Gelişmiş Profil Aracı, sayısallaştırılmış bir çizgiyi profil görünümünde inceleyip seçilen nokta ve yüzey bilgisine göre düzenlemeye olanak verir. Çizginin uçları, eksenleri ve kotu kontrol edilebilir; değişiklikler uygulanmadan önce orijinal ve yeni değerler karşılaştırılabilir.

Gelişmiş Profil Aracı penceresi

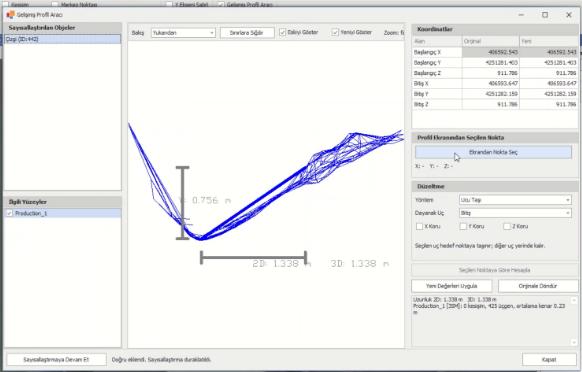

Pencere üç ana çalışma alanından oluşur: solda sayısallaştırılan objeler ve ilgili yüzeyler, ortada profil grafiği, sağda koordinat ve düzeltme kontrolleri.

Sayısallaştırılan Objeler

Sol üstte, üzerinde çalışılan obje listelenir. Listeden seçilen obje profil ekranında düzenlenir.

İlgili Yüzeyler

Sol alttaki “İlgili Yüzeyler” bölümünde profil hesabında kullanılacak yüzey seçilir.

Bakış ve profil görünümü

“Bakış” açılır listesinden profilin hangi yönden inceleneceği seçilir. Yukarıdan, Önden, Arkadan, Soldan, Sağdan, Aşağıdan ve Güney Batı… gibi yönler seçilebilir.

Sınırlara Sığdır / Eskiyi Göster / Yeniyi Göster

“Sınırlara Sığdır” profil geometrisini görüntü alanına sığdırır. “Eskiyi Göster” ve “Yeniyi Göster” seçenekleri, düzenleme öncesindeki orijinal geometri ile yeni geometriyi karşılaştırmalı olarak görmeye yarar.

Profil üzerinden nokta seçme

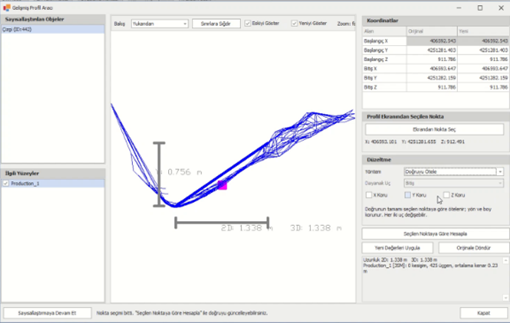

“Profil Ekranından Seçilen Nokta” bölümündeki “Ekrandan Nokta Seç” düğmesi ile profil grafiği üzerinde bir nokta seçilir. Seçilen noktanın X, Y ve Z koordinatları sağ panelde gösterilir ve düzeltme işlemi için referans olarak kullanılır.

Düzeltme yöntemleri

Dayanak Uç ve eksen kilitleri

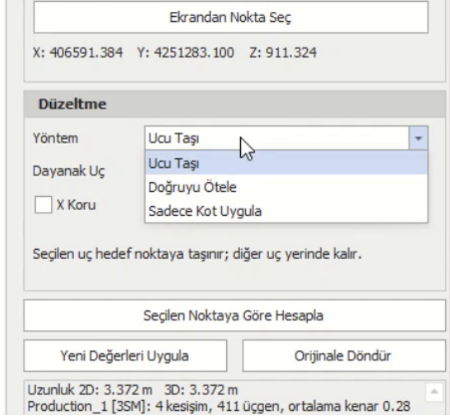

“Dayanak Uç” seçimi, Ucu Taşı yönteminde hangi ucun referans alınacağını belirler. X Koru, Y Koru ve Z Koru seçenekleri ilgili koordinat bileşeninin korunmasını sağlar. Böylece örneğin Z Koru ile kot sabit tutulurken çizginin yatay konumu düzenlenebilir.

Ölçü ve yüzey kontrol bilgileri

Profil ekranının alt kısmında 2D ve 3D uzunluk değerleri gösterilir. Ayrıca seçili yüzey için kesişim sayısı, üçgen sayısı ve ortalama üçgen kenar uzunluğu gibi kontrol bilgileri verilir. Bu alan, çizginin yüzeyle ilişkisini kontrol etmek için özellikle önemlidir.

Sayısallaştırmaya devam et / Kapat

“Sayısallaştırmaya Devam Et” düğmesi profil düzenlemesinden sonra sayısallaştırma iş akışına geri dönmeyi sağlar. “Kapat” düğmesi Gelişmiş Profil Aracı penceresini kapatır.

Önerilen kullanım akışı

1. Sayısallaştırılacak çizgiyi oluşturun veya mevcut çizgiyi seçin.

2. İlgili yüzeyi etkinleştirin ve gerekirse “Yüzey Kullanılsın” seçeneğini açın.

3. Dik Modu ve gerekiyorsa X/Y/Z eksen sabitleme seçeneklerini belirleyin.

4. “Gelişmiş Profil Aracı”nı açın.

5. Bakış yönünü seçin ve “Sınırlara Sığdır” ile profili ekrana yerleştirin.

6. “Ekrandan Nokta Seç” ile yüzey/mesh üzerinde kontrol noktası seçin.

7. Uygun düzeltme yöntemini seçin: Ucu Taşı, Doğruyu Ötele veya Sadece Kot Uygula.

8. Gerekirse Dayanak Uç ile referans ucu ve X/Y/Z Koru seçeneklerini belirleyin.

9. “Seçilen Noktaya Göre Hesapla” ile sonucu kontrol edin.

10. Eski/Yeni gösterimleri ve 2D–3D uzunluk ile yüzey kesişim bilgilerini kontrol edin.

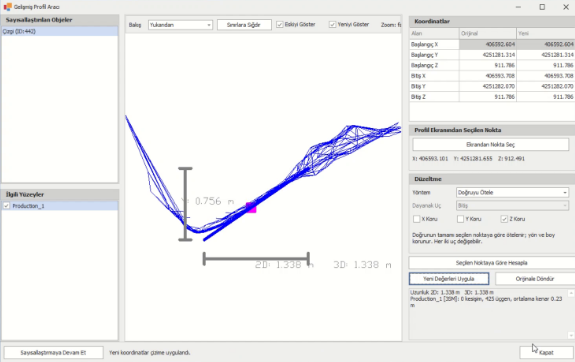

11. Uygunsa “Yeni Değerleri Uygula” ile çizime aktarın; gerekirse “Orijinale Döndür” ile geri alın.

12. İşiniz bittikten sonra “Sayısallaştırmaya Devam Et” veya “Kapat” seçeneklerinden uygun olanı kullanın.

Kısa özet

Gelişmiş Profil Aracı'nın temel gücü, bir çizgiyi yalnızca plan görünümünde değil, profil üzerinden yüzeyle birlikte değerlendirerek düzeltmektir. Nokta seçimi, uç taşıma/öteleme, eksen-kot koruma ve yüzey kesişim kontrolleri birlikte kullanılarak çizginin konumu ve geometrisi kontrollü biçimde düzenlenebilir.
