Kot–Alan–Hacim grafiği, seçilen bir yüzey için
farklı kot seviyelerinde:
Alan (m²)
Hacim (m³)
değerlerini hesaplar ve bunları grafik + tablo
olarak sunar.
Bu analiz genellikle:
- Baraj / Gölet (Su Depolama)
Belirli
bir kotta ne kadar su depolanır?
Belirli
kotlar arasında kazı / dolgu miktarı
Hangi
kotta ne kadar alan etkileniyor?
İşlem sonucunda:
✔ Kot – Alan tablosu
✔ Kot – Hacim tablosu
✔ Grafik (eğri formunda) oluşur

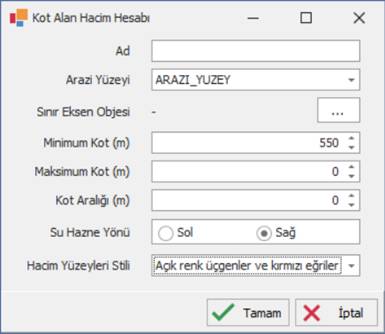

PARAMETRELER
|
· Ad: Oluşturulacak
analizin adı
|
- Arazi Yüzeyi: Hesabın
yapılacağı yüzey modeli seçilir.
|
- Sınır Eksen Objesi: Bu alan, hesabın hangi bölge için
yapılacağını belirler.
📌 Şu olabilir:
·
Kapalı çoklu doğru
(polygon)
·
Proje sınırı
·
Gölet / baraj alanı
·
Yol koridoru
🔍 Ne İşe Yarar?
·
Tüm yüzey yerine sadece
seçilen alanı analiz eder
👉 Eğer seçilmezse:
➡️ Tüm yüzey hesaplanır
Örnek
·
Bir baraj projesinde:
👉 Sadece göl alanı seçilir
·
Yol projesinde:
👉 Koridor sınırı seçilir
|
- Minimum Kot (m): Hesabın başlayacağı alt kot
|
- Maksimum Kot (m): Hesabın biteceği üst kot
|
- Kot Aralığı (m): Hesaplama adımıdır
👉 Örnek:
·
1 m → detaylı grafik
·
5 m → daha hızlı ama
kaba sonuç
|
- Su Hazne Yönü (Sol / Sağ): Bu parametre
özellikle eksen bazlı hesaplarda önemlidir.
Anlamı:
·
Hacmin eksenin hangi
tarafında hesaplanacağı
Kullanım:
·
Baraj / kanal / yol
projelerinde
|
- Hacim Yüzeyleri Stili: Grafik ve yüzey
görselleştirme ayarı
|

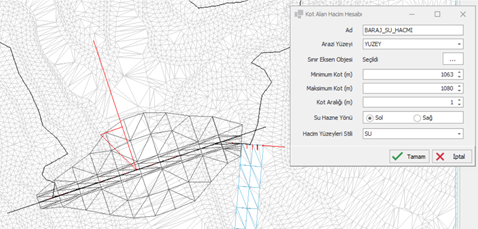

Örnek: Baraj duvarı ortasında eksen olara
seçeceğimiz doğru objesi olacak
Minimum kot barajın tabanı, maksimum kot istenen
yükseklik (burada baraj duvarı en üst kotu yazıldı), yön seçince kırmızı o
seçilen yönü gösterir. Arazi yüzeyi seçilir ve işlem başlatılır.
Oluşan hacim yüzey ve çizelgesi:

|
