Bu işleme girildiğinde MAPEG Objeleri Çiz penceresi açılır. Burada MAPEG’in istediği standartlarda harita üretilmesi sağlanır. Çizilen objeler MAPEG standartlarındaki tabaka yapısında, doğru RGB ayarları, doğru semboloji ve hat tipi ile oluşturlar.

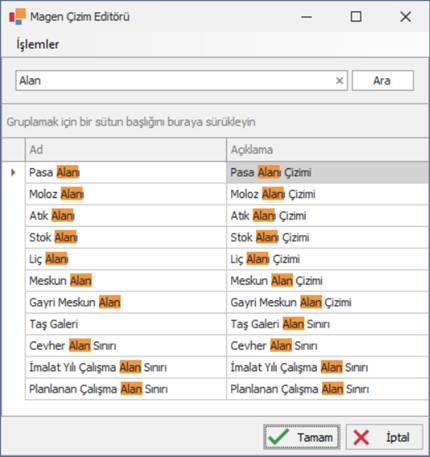

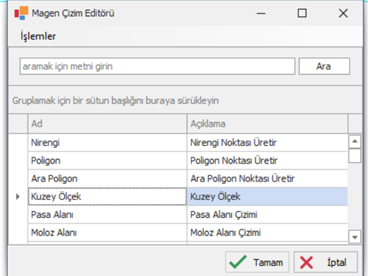

Açılan pencerede çizilecek obje tipine kolayca ulaşmak için Arama kısmında obje adının içinde geçen harfler yazılır. Örneğin yukarıdaki imajda arama kriteri “Alan” yazılmış, adı ve/veya açıklamasında “alan” geçen objeler filtrelenmiştir.

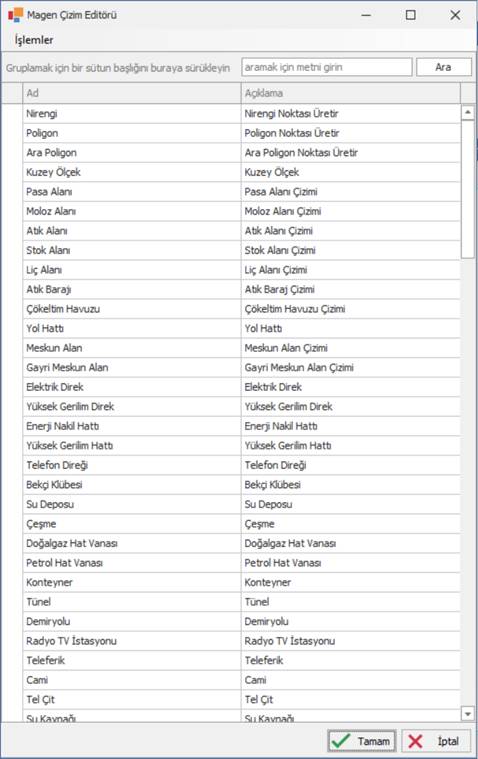

Bu menüde tüm MAPEG obje tipleri bulunmaktadır. Yukarıdaki imajda örnek olarak bir kısmı görülmektedir.

Çizilecek obje saçilir ve tamam butonuna basılır, çizmeye başlanır. Bazı objelerde gerekmesi durumunda küçük bir pencere açılır ve bilgi girişi yapılır.

Bazı objelerden örnekler görelim;

ü  Kuzey Ölçek (Kuzey oku altında yazacak ölçek 1:’den sonrası olacak şekilde yazılırç

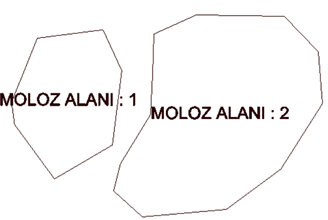

ü  Moloz Alanı (Burada bilgi girişine gerek yoktur, Moloz alanları çizildikçe sıradan numara alarak ortasına gerekli etiketi otomatik gelir. Etiketin gelebilmesi için çizilen alanın düzgün kapatılması önemlidir)

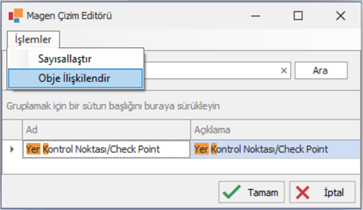

ü  Yer Kontrol Noktası (Yer Kontrol Noktası diğerleri gibi haritadan çizilebilir (doğru koordinat için CTRL +K) , aynı zamanda eğer projemizde excel’den okutulmuş YKN’ler varsa ve bu YKN’ler ayrı bir gelişmiş nokta grubundaysa MAPEG Objeleri Çiz penceresi sol üst kısımda yer alan İşlemler butonuna basılır, Obje İlişkilendir işlemine girilir.

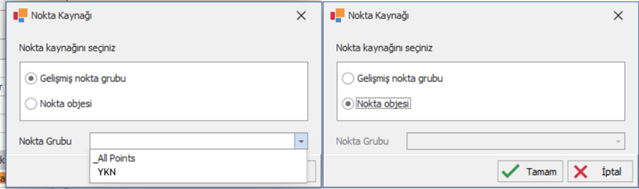

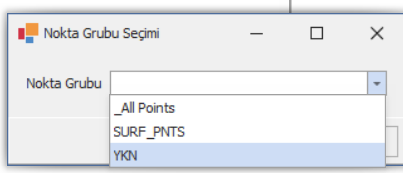

Açılan pencerede, YKN’ler cogo noktası ise YKN’lerin olduğu gelişmiş nokta grubu seçilir, CAD objesi ise Nokta Objesi işaretlenir ve diğer seçim özellikleri kullanılır.

ü  Yüksek Gerilim Direği ve Hattı

Yüksek gerilim direkleri yerleştirilir, yüksek gerilim hattı çizilirken yakalama modlarından Uygulama Noktası açılır.

ü  Sulu Dere, Kuru Dere

ü  Poligon Noktası

Noktanın altına ve üstüne yazı yazılabilir.

NOT: Jeolojik alan çizildiğinde kapalı çokludoğru dopru renkte oluşur. Obje özelliği taralı olarak gelir. Ancak görünüm ayarlarına dikkat edilemlidir. Burada alan taramamları ve alan adları açık durumda olmalı, kot etiket boyu da uygun olacak şekilde ayarlanmalıdır.

MAPEG Objeleri çizilirken işlemler altında değişik modlar gelir.

Ayar değiştirilmezse sayısallaştır modunda çalışır ve objeler manuel olarak çizilir.

Eğer Obje ilişkilendir seçilirse mevcut objeler mapeg çizim standartlarına uygun şekle gelir.

Ortasında sembol olan veya kendisi sembol olan bir Mapeg objesi ise sembol çiz aktif olur. Bu modda eğer alan objesi ise alan sınırı çizilmez sadece sembolü eklenir ama istenilen büyüklükte sembol eklenir.

Ortasında yazı gelen alan tipi Mapeg objelerinde (Pasa, Moloz vs…) bu özellik gelir. Sadece alan ortasında gelen yazı ölçeklenerek eklenebilir.
