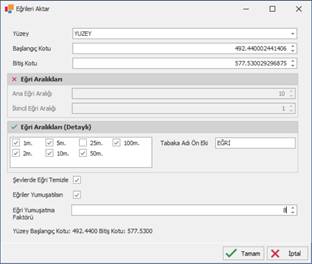

Bu araç, oluşturulmuş bir yüzey modeli üzerinden belirlenen kot aralıklarına göre eş yükselti eğrilerinin (eğrilerin) otomatik olarak oluşturulmasını sağlar. Oluşturulan eğriler CAD ortamına aktarılır ve proje çizimlerinde topoğrafik gösterim amacıyla kullanılır.

• Yüzey Seçimi

Eğri üretimi yapılmadan önce eğrilerin oluşturulacağı yüzey modeli seçilmelidir. Program, seçilen yüzeyin minimum ve maksimum kot değerlerini otomatik olarak algılar ve başlangıç ile bitiş kotu alanlarında gösterir. İstenirse bu değerler kullanıcı tarafından düzenlenebilir.

• Başlangıç ve Bitiş Kotu

Bu alanlar, eğri üretiminin hangi kot aralığında yapılacağını belirler. Varsayılan olarak seçilen yüzeyin minimum ve maksimum kot değerleri kullanılır.

• Eğri Aralıkları

Eğriler iki farklı yöntemle üretilebilir:

Ana Eğri – İkincil Eğri Aralığı
Bu yöntemde eğriler iki farklı aralıkta oluşturulur.

• Ana eğriler genellikle daha kalın veya belirgin çizilen, harita okumasını kolaylaştıran temel eğrilerdir.
• İkincil eğriler ise ana eğriler arasında kalan daha sık aralıklı eğrilerdir ve arazi detayını daha iyi gösterir.

Detaylı Eğri Aralıkları
Bu seçenekte eğriler sabit kot aralıklarına göre oluşturulur. Kullanıcı 1 m, 2 m, 5 m, 10 m, 25 m, 50 m ve 100 m gibi ön tanımlı aralıkları seçerek hangi kot aralıklarında eğri üretileceğini belirleyebilir.

• Tabaka Adı Ön Eki

Oluşturulan eğrilerin yerleştirileceği CAD tabakalarının (layer) başına eklenecek isimdir. Bu sayede eğriler katman bazında kolayca yönetilebilir.

• Şevlerde Eğri Temizle

Bu seçenek programın en çok tercih edilen özelliklerinden biridir.

Şev bölgelerinde yüzey eğrilerinin geçmemesi gerekir. Normalde bu eğrilerin tek tek temizlenmesi kullanıcıların saatler hatta günler süren manuel düzenleme işlemleri yapmasına yol açabilir.

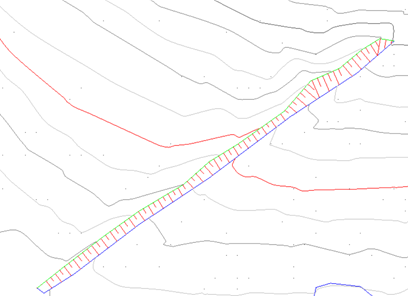

Şevlerde Eğri Temizle seçeneği aktif edildiğinde program şev bölgelerinde oluşan gereksiz veya hatalı eğrileri otomatik olarak temizler. Böylece kullanıcıların şevlerde manuel eğri düzenleme işlemi yapmasına gerek kalmaz ve önemli ölçüde zaman tasarrufu sağlanır.

• Eğriler Yumuşatılsın

Bu seçenek aktif edildiğinde oluşturulan eğriler daha akıcı ve estetik bir görünüme sahip olacak şekilde yumuşatılır. Özellikle yoğun üçgenli yüzeylerde oluşabilecek kırıklı eğrilerin daha düzgün görünmesini sağlar.

• Eğri Yumuşatma Faktörü

Eğri yumuşatma işleminin derecesini belirler. Değer 1 ile 10 arasında seçilebilir.

• Düşük değerler daha az yumuşatma uygular.
• Yüksek değerler eğrileri daha fazla yumuşatarak daha akıcı bir görünüm oluşturur.

Genellikle orta seviyedeki değerler hem doğruluğu koruyup hem de görsel olarak düzgün sonuçlar elde etmek için tercih edilir.

• İşlemin Tamamlanması

Tüm ayarlar yapıldıktan sonra Tamam düğmesine basılarak seçilen yüzeyden eğriler oluşturulur ve CAD ortamına aktarılır.
