• Amaç

Eğrilere Kot Yazdır aracı, seçilen eş yükselti eğrileri (izohipsler) üzerine kot değerlerinin otomatik olarak yerleştirilmesini sağlar. Bu özellik sayesinde farklı kaynaklardan gelen eğri verileri üzerine de kot etiketleri eklenebilir.

Yüzey işlemlerinde bulunan Yüzey Eğrilerine Etiket Ata aracından farklı olarak bu işlem doğrudan seçilen eğriler üzerinde çalışır. Bu nedenle başka yazılımlardan aktarılmış veya sonradan oluşturulmuş eğriler için de kullanılabilir.

• Desteklenen Veri Türleri

Aşağıdaki eğri türleri desteklenmektedir:

§  LWPolyline

§  2D Polyline

3D Polyline nesneleri şu anda desteklenmemektedir. Bunun nedeni 3D Polyline nesnelerinin her zaman bir eş yükselti eğrisini temsil etmeyebilmesidir.

• Kullanım
• Komut çalıştırılır.

§  Kot etiketi eklenecek eğriler seçilir.

§  Seçilen eğriler vurgulanarak (highlight) gösterilir.

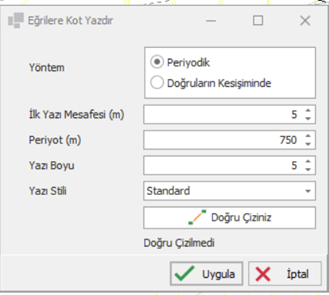

§  Parametre penceresi açılır.

§  İstenen ayarlar girilir.

§  Uygula düğmesine basılarak işlem gerçekleştirilir.

• İşlem aynı seçim üzerinde farklı parametrelerle tekrar uygulanabilir.
• Parametreler

Yöntem

Kot yazılarının eğriler üzerine hangi yöntemle yerleştirileceğini belirler.

• Periyodik

Kot yazıları eğri boyunca belirli aralıklarla yerleştirilir.

Bu yöntemde aşağıdaki parametreler kullanılır:

İlk Yazı Mesafesi (m): İlk kot yazısının eğri başlangıcından olan uzaklığıdır.

Periyot (m): Ardışık kot yazıları arasındaki mesafedir.

§  Doğruların Kesişiminde

Kullanıcının tanımladığı bir doğru boyunca, doğrunun kestiği eş yükselti eğrilerinin üzerine kot değerleri yazdırılır.

Bu yöntem özellikle profil hatları veya belirli bir güzergâh boyunca kot bilgilerinin gösterilmesi gereken durumlarda kullanılır.

Yazı Boyu

Oluşturulacak kot yazılarının yüksekliğini belirler.

Yazı Stili

Kot yazılarında kullanılacak CAD yazı stilini belirler.

İşlem standart geri alma mekanizmasını desteklemektedir. Oluşturulan kot yazıları Undo komutu ile geri alınabilir.

• Notlar

·        Son kullanılan parametreler bir sonraki çalıştırmada otomatik olarak hatırlanır.

·        İşlem yalnızca seçilen eğriler üzerinde çalışır.

·        Aynı eğri grubuna farklı parametrelerle birden fazla kez kot yazdırılabilir.

·        Farklı yazılımlardan alınan ve LWPolyline veya 2D Polyline olarak bulunan izohips verileri üzerinde kullanılabilir.
