NOT: Sınır eklenirken kullanılacak çoklu doğruların kotunun yüzeye oturması önemlidir. Yoksa kenarlarda, sınır objesinin kotuna bağlayan dik üçgenler oluşur. Bunun için kot editörü kullanılabilir.
Yüzeye Sınır Ekle işlemi, TIN yüzey modelinin hangi bölgelerde oluşturulacağını veya hangi bölgelerin hariç tutulacağını belirler. Sınırlar, yüzeyin:
Özellikle:

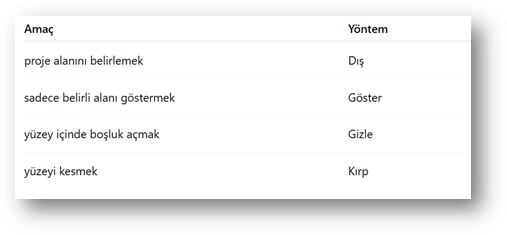

Parametreler ü Ad: Eklenen sınır için isim verilir. ü Yöntem: Sınırın yüzeye nasıl etki edeceğini belirler. 4 farklı yöntem vardır: 1️⃣ Dış (Outer Boundary) Yüzeyin dış sınırını belirler. Bu sınırın dışında kalan bölgelerde yüzey oluşturulmaz. Kullanım amacı · proje alanını sınırlandırmak · gereksiz üçgen oluşumunu engellemek · yüzey boyutunu küçültmek Dış sınır dışında yüzey hesaplanmaz. 2️⃣ Göster (Show Boundary) Sadece sınır içindeki yüzey gösterilir. TIN verisi durur ancak görünüm sınır içine kırpılır. Kullanım amacı · belirli alanı izole görmek · analiz odak alanı oluşturmak · sunum hazırlamak Veri silinmez, sadece görüntü sınırlandırılır. 3️⃣ Gizle (Hide Boundary) Sınır içindeki alan yüzeyden çıkarılır. Bu alan içinde üçgen oluşturulmaz. Kullanım amacı · bina alanlarını çıkarmak · gölet boşluğu oluşturmak · veri olmayan bölgeyi maskelemek 4️⃣ Kırp (Clip Boundary) Yüzeydeki üçgenleri sınır çizgisine göre keser. Üçgen kenarları tam sınırdan geçecek şekilde düzenlenir. Kullanım amacı · yüzeyi kesin olarak kesmek · veri fazlalığını azaltmak · model boyutunu küçültmek Göster yöntemine benzer ancak daha kesin sonuç üretir. ü Yıkıcı mı?: Sınır eklendikten sonra yüzeyin yeniden oluşturulup oluşturulmayacağını belirler. ✔
İşaretli → yüzey yeniden hesaplanır ü Orta Koordinat Mesafesi: Sınır çizgisi boyunca eklenecek ara noktaların yoğunluğunu belirler. Küçük değer: daha hassas sınır, daha fazla nokta Büyük değer: daha sade sınır, daha az işlem yükü
Örnek:

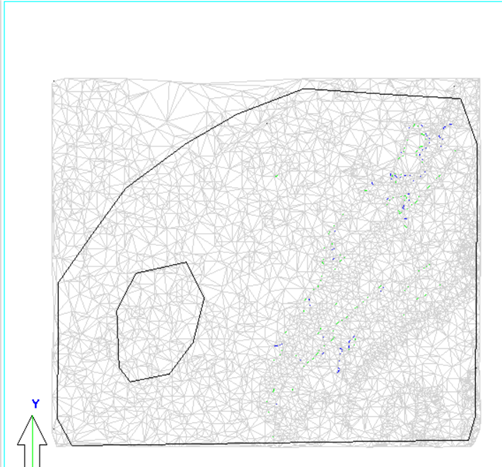

Yüzey İlk Hali:
Sınır, Yıkıcı değil
Sınır, Yıkıcı
Gizle
Göster
KIRP Yüzeyin ilk hali Kırpma sınır çizgisi
Kırpılmış üçgenler ve kırpma çizgisi Kırpılmış üçgenler
|
