MAGEN modülü içerisinde yer alan Otomatik Kot Taşıma aracı, özellikle mermer ocakları gibi şev geometrisinin hassas olduğu sahalarda, şev altlarının doğru ve tutarlı bir şekilde oluşturulmasını sağlamak amacıyla geliştirilmiştir.

• İşlemin Amacı

Saha verileri genellikle drone veya fotogrametrik yöntemlerle toplandığında, şev altı bölgeleri pasa (döküm malzemesi) nedeniyle doğru şekilde algılanamayabilir. Bu durum, şev altı sınırlarının olması gereken konumdan sapmasına neden olur.

Bu araç sayesinde:

• Hatalı veya eksik kot bilgileri düzeltilir,
• Şev altı geometrisi gerçeğe uygun şekilde yeniden oluşturulur,
• Manuel müdahale ihtiyacı ortadan kaldırılarak zaman kazancı sağlanır.

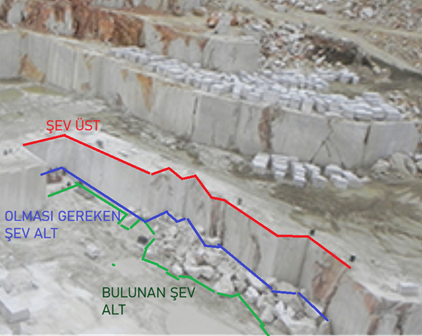

İmajdaki kırmızı hattın paraleli alınır, mavi hat oluşturulur. Yeşil hattın kotları mavi hata aktarılır.

• Çalışma Mantığı

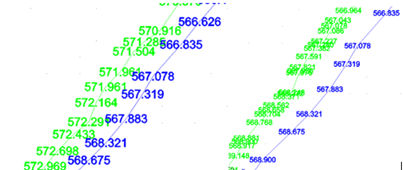

İşlem, kot değeri bilinen bir geometri (nokta veya çoklu doğru) üzerinden, kot değeri eksik ya da hatalı olan başka bir geometriye kot aktarımı yapılması esasına dayanır.

Genellikle uygulamada:

• Şev üstüne paralel olarak çok yakın mesafede (0.2 m gibi) yeni şev alt çizgisi oluşturulur.
• Pasaların önünden çizerek oluşturulan hatalı şev alt ise doğru kotlar için referans alınır,
• Şev üste paralel olarak oluşturulan şev altı hattına paşanın dışından geçen şev altın kotları taşınır.

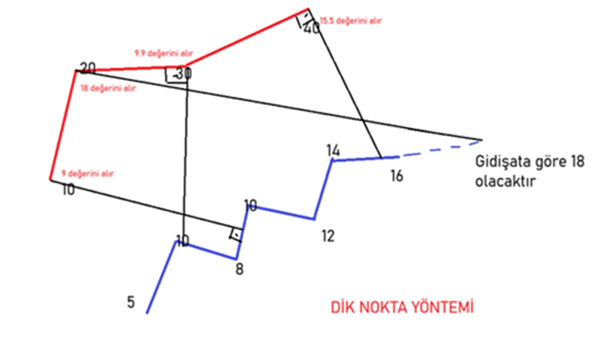

Kot taşıma işlemi iki farklı yöntemle gerçekleştirilebilir:

• 1. Çoklu Doğrulardan Kot Taşıma

Bir çoklu doğru üzerindeki kot değerlerinin, başka bir çoklu doğruya aktarılması işlemidir.

• 2. Noktalardan Kot Taşıma

Belirli noktalara ait kot değerlerinin seçilen geometriye aktarılması işlemidir.

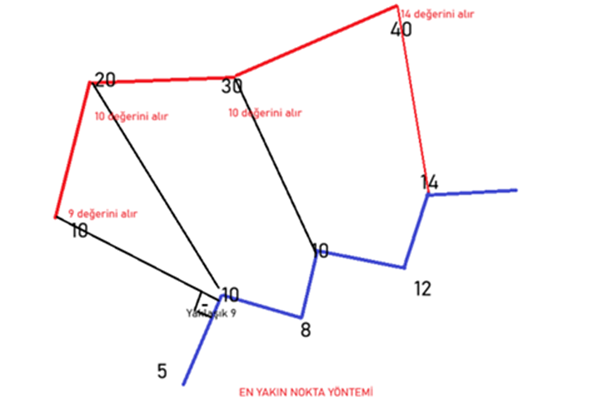

En doğru ve stabil sonuçlar için En Yakın Nokta Yöntemi önerilmektedir.
Bu yöntemde, hedef geometri üzerindeki her noktaya, kaynak geometri üzerindeki en yakın noktanın kot değeri atanır.

• İşlem Adımları

1. İlgili komut başlatılır.
2. Yöntem seçilir (önerilen: En Yakın Nokta).
3. Kot atanacak geometri seçilir (hedef).
4. Kot alınacak geometri seçilir (kaynak).
5. Sistem, seçilen yönteme göre kotları otomatik olarak hesaplayarak atar.

• Avantajlar

• ✅ Manuel düzeltme ihtiyacını ortadan kaldırır
• ✅ Şev geometrisini gerçeğe uygun hale getirir
• ✅ Hızlı ve pratik kullanım sunar
• ✅ Büyük veri setlerinde yüksek doğruluk sağlar
