Bu komut, çizimde bulunan nokta objelerinin kot
değerlerini yazı objesi olarak eklemek için kullanılır. Komut
çalıştırıldığında, seçilen noktaların kot bilgileri otomatik olarak okunur ve
belirlenen ayarlara göre çizim üzerine yazdırılır.
Komutun Kullanımı
- Nokta Kotu Yazdır komutu çalıştırılır.

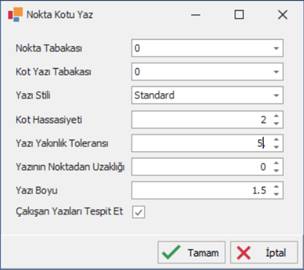

- Açılan pencerede yazdırma ayarları yapılır.
- Tamam
butonuna basıldığında kot değerleri çizime yazı olarak eklenir.
Parametreler
- Nokta Tabakası
Kot değeri okunacak nokta objelerinin bulunduğu tabakayı belirtir.
- Kot Yazı Tabakası
Kot değerlerinin yazı olarak ekleneceği tabakayı belirler.
- Yazı Stili
Yazdırılacak kot metninin kullanılacağı yazı stilini belirler.
- Kot Hassasiyeti
Kot değerinin kaç ondalık basamakla yazdırılacağını belirler.
- Yazı Yakınlık Toleransı
Mevcut yazılar ile yeni yazılar arasındaki yakınlık kontrolünü belirler.
Çakışan yazıları Tespit Etme seçili ise bu toleransa göre nokta kotu
yazdırılır.
- Yazının Noktadan Uzaklığı
Kot yazısının nokta objesine olan mesafesini belirler.
- Yazı Boyu
Yazdırılacak kot yazısının yüksekliğini belirler.
- Çakışan Yazıları Tespit Et
Yazı yakınlık tolaransına göre çakışacağı ya da kalabalık olacağı
belirlenen nokta yazıları yazdırılmaz.

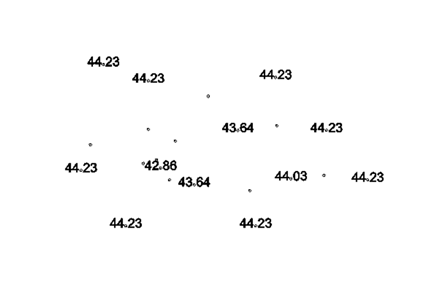

- Ondalık Ayracı Kullanımı
Kot değerleri yazdırılırken ondalık ayıracı
olarak nokta karakteri (.) yazı içine eklenmez. Bunun yerine:
- Kot değerinin tam ve ondalık kısmı arasında
- nokta objesinin kendisi kullanılır.
Bu sayede çizimde görülen nokta işareti aynı
zamanda nokta objesini temsil eder ve kot değeri görsel olarak noktaya
bağlı şekilde gösterilmiş olur.

NOT: Yazı Stili S4 seçildiğinde nokta kotunun
noktası olması gereken yer tam noktaya denk gelir.
|
