MAGEN modülünde yer alan Basamak Oluştur aracı, açık ocak madenlerinde şevlerin mühendislik kriterlerine uygun şekilde düzenli basamaklar (bench) halinde modellenmesini sağlar.

Bu araç sayesinde, mevcut topoğrafya veya şev hattı referans alınarak; belirlenen genişlik, yükseklik ve eğim değerlerine göre otomatik basamak geometrisi oluşturulur.

1. Çalışma Mantığı

Sistem şu prensiple çalışır:

2. Referans bir şev veya yüzey alınır
3. Belirlenen parametrelere göre:
• Yatayda basamak genişliği
• Düşeyde basamak yüksekliği
• Aradaki bağlantıda şev eğimi/açısı
4. Bu değerler tekrarlanarak otomatik bir basamak dizisi oluşturulur

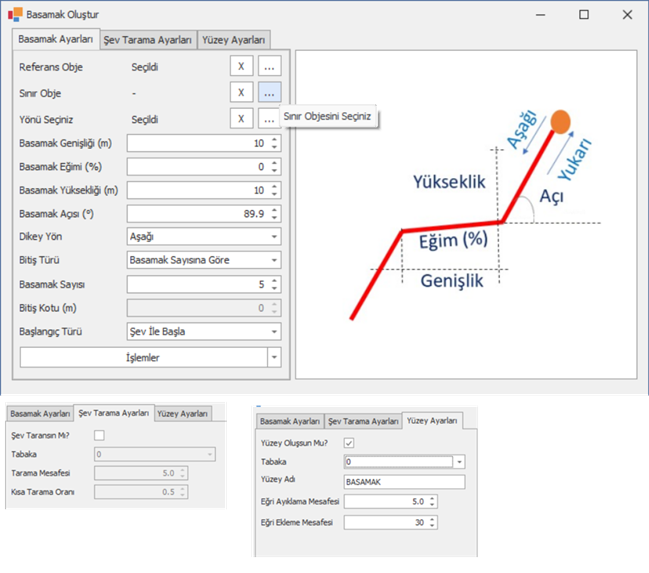

İşleme girildiğinde aşağıdaki pencere gelir. 3 sekmesi vardır.

Arayüz ve Parametreler

• BASAMAK AYARLARI SEKMESİ

o  1. Geometri Seçimleri

§  Referans Obje
Basamak oluşturulacak ana geometri (şev, poligon, çoklu doğru vb.)

§  Sınır Obje
İşlemin sınırlandırılacağı alan (opsiyonel)

§  Yönü Seçiniz
Basamakların ilerleyeceği yön (ekranda çizilir)

o  2. Basamak Geometrisi Ayarları

§  Basamak Genişliği (m)
Yatay platform uzunluğu (ör: 10 m)

§  Basamak Eğimi (%)
Platform üzerindeki eğim (genelde 0 veya düşük değerler)

§  Basamak Yüksekliği (m)
Düşey kot farkı (ör: 10 m)

§  Basamak Açısı (°)
Şev yüzeyinin eğim açısı (örn: 70°–90° arası)

§  Dikey Yön
Basamakların aşağıya mı yukarıya mı üretileceğini belirler

o  3. Başlangıç ve Bitiş Kontrolleri

§  Başlangıç Türü

§  Şev ile başla

§  Sabit kot ile başla (senaryoya göre)

§  Bitiş Türü

• Basamak sayısına göre
• Belirli bir kota kadar

§  Basamak Sayısı
Toplam üretilecek basamak adedi

§  Bitiş Kotu (m)
İşlemin duracağı kot seviyesi

§  Şev Taransın mı?
Aktif edilirse yüzey analiz edilerek daha doğru şev doğrultusu elde edilir

§  Tarama Mesafesi
Şev algılama hassasiyeti (örn: 5 m)

§  Kısa Tarama Oranı
Küçük detayların filtrelenme oranı

§  Yüzey Oluşsun mu?
Oluşturulan basamaklardan otomatik yüzey üretir

§  Tabaka
Çizimin yer alacağı katman

§  Yüzey Adı
Oluşturulacak yüzeyin ismi

§  Eğri Ayıklama Mesafesi
Fazla detayların sadeleştirilmesi

§  Eğri Ekleme Mesafesi
Yetersiz detaylarda ek nokta üretimi

1.     Basamak Oluştur komutu başlatılır

2.     Referans obje seçilir

3.     Gerekirse sınır obje belirlenir

4.     Yön seçilir

5.     Basamak parametreleri girilir:

o   Genişlik

o   Yükseklik

o   Açı / eğim

6.     Başlangıç ve bitiş kriterleri tanımlanır

7.     (Opsiyonel) Şev tarama ayarları düzenlenir

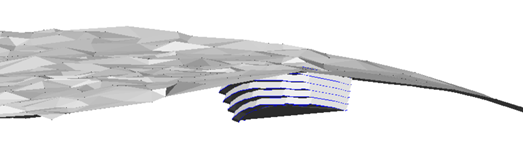

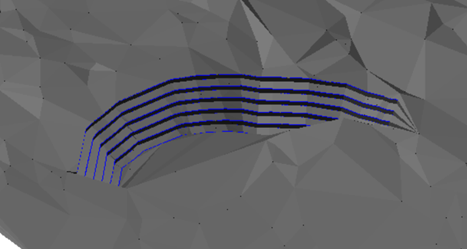

8.     (Opsiyonel) Yüzey oluşturma ayarları yapılır  (Yapılması tavsiye edilir. Daha sonra 3D surf imkanları ile yüzeyler arası hacim hesabı yapılabilir ve yeni yüzey mevcut arazi yüzeyine yapıştırılabilir.

9.     İşlem başlatılır (en alttaki İşlemlerin altından Basamakları Oluştur butonuna basılır)
