Dönüşümler modülü, çizimde bulunan CAD veya raster verilerinin farklı bir koordinat sistemine dönüştürülmesi için kullanılır. Sistem içerisinde Helmert Dönüşümü ve Afin Dönüşümü yöntemleri bulunmaktadır. Her iki yöntemde de aynı kullanıcı arayüzü kullanılır ve dönüşüm işlemi ortak adımlar ile gerçekleştirilir.

• Dönüşüm İşlemi Genel Kullanımı

Dönüşüm işlemi, kaynak koordinatlar ile hedef koordinatlar arasındaki ilişkiyi belirlemek için kullanılan ortak noktalar üzerinden hesaplanır.

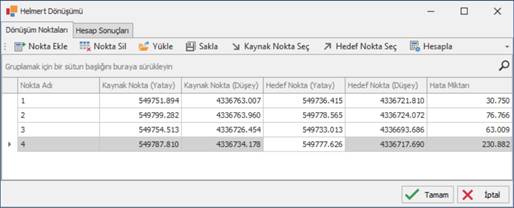

1. Dönüşüm Noktalarının Eklenmesi

Dönüşüm için öncelikle kaynak ve hedef noktalar tanımlanmalıdır.

• Kaynak Nokta
  Dönüştürülecek çizim veya veri üzerinde bulunan mevcut koordinattır.
• Hedef Nokta
  Aynı noktanın doğru veya istenen koordinat sistemindeki karşılığıdır.

Nokta eklemek için:

• Nokta Ekle komutu kullanılır.
• Kaynak ve hedef koordinatlar manuel olarak girilebilir.
• Alternatif olarak Yükle komutu ile bir dosyadan noktalar içeri alınabilir.
• Sistem DNS formatındaki dönüşüm dosyalarını da okuyabilmektedir.

2. Noktaların Seçilmesi

İstenirse:

• Kaynak Nokta Seç ile çizim üzerinden kaynak noktalar,
• Hedef Nokta Seç ile hedef noktalar

grafik ekranından seçilerek tabloya eklenebilir.

3. Dönüşüm Hesaplama

Yeterli sayıda nokta tanımlandıktan sonra Hesapla butonuna basılarak dönüşüm parametreleri hesaplanır.

Hesaplama sonucunda:

• Noktalar arasındaki hata miktarları
• Nokta bazlı uyum değerleri

tablo üzerinde görüntülenir.

4. Sonuçların Kontrolü

Hata değerleri kabul edilebilir seviyede ise dönüşüm işlemi onaylanabilir.
Gerekirse hatası yüksek olan noktalar listeden çıkarılarak tekrar eklenebilir ya da kaynak nokta-hedef nokta seç işe düzenlenebilir ve hesaplama tekrar yapılabilir.

5. Dönüşümün Uygulanması

Tamam butonuna basıldığında kullanıcıdan dönüştürülecek veri seçilmesi istenir.

Dönüştürülebilecek veri türleri:

• CAD objeleri
• Raster veriler

Seçilen objeler hesaplanan parametrelere göre dönüştürülür.

6. Parametrelerin Kaydedilmesi

Oluşturulan dönüşüm parametreleri DNS dosyası olarak saklanabilir.
Bu sayede aynı dönüşüm daha sonra tekrar kullanılabilir. Saklamak için dönüştürme işlemini tamamlamadan önce dönüşüm penceresi açıkken bu işlem yapılmalıdır.

Helmert dönüşümü, iki koordinat sistemi arasında öteleme, dönme ve ölçek farkını dikkate alan bir dönüşüm yöntemidir.

Bu yöntemde:

• Koordinat sistemleri arasındaki x ve y ötelemeleri
• Sistemler arasındaki dönme açısı
• ölçek farkı

hesaplanarak dönüşüm gerçekleştirilir.

Helmert dönüşümü genellikle:

• Aynı projeksiyon sistemine ait verilerin
• Küçük konumsal farklılıklarının giderilmesinde
• Ölçek farkının bulunduğu durumlarda

kullanılır.

Sağlıklı bir sonuç için en az iki ortak nokta gereklidir, ancak daha fazla nokta kullanılması hesaplama doğruluğunu artırır.

Afin dönüşümü, Helmert dönüşümüne göre daha esnek bir dönüşüm yöntemidir. Bu yöntemde dönüşüm yalnızca öteleme, dönme ve ölçek ile sınırlı değildir.

Afin dönüşümünde ayrıca:

• X ve Y eksenlerinde farklı ölçeklendirme
• eksensel kayma (shear)
• doğrultu bozulmaları

da hesaba katılır.

Bu nedenle afin dönüşümü genellikle:

• Eski haritaların
• taranmış planların
• deformasyona uğramış raster verilerin

düzeltilmesi ve yeni koordinat sistemine uyarlanmasında kullanılır.

Afin dönüşümünün hesaplanabilmesi için en az üç ortak nokta gereklidir.
