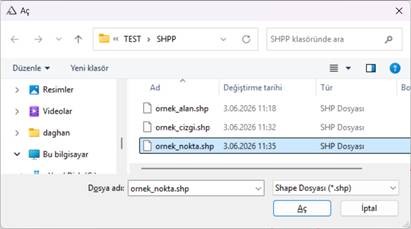

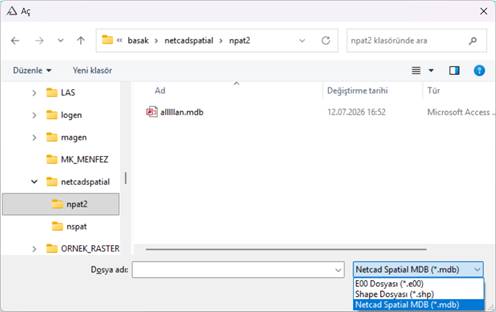

İşleme girilince dosya seçim penceresi açılır. Dosya türünden E00, SHP yada Netcad Spatial seçilir.

4.1.11.1    E00 Oku

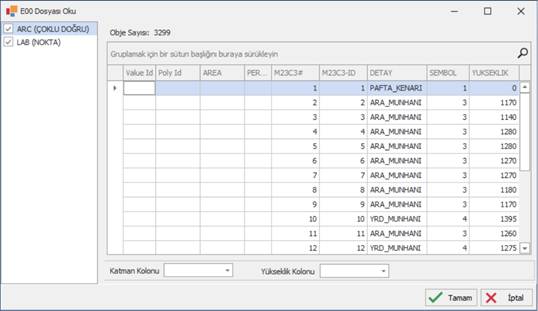

E00 dosyası seçildiğinde aşağıdaki, pencere açılır.

Sol tarafta seçilen dosyadaki obje tipleri listelenir.

Hangi obje tipi seçilirse sağ tarafta o obje tipine ait objelerin özellikleri listelenir. Bu listede en fazla 20 obje listelenir. Amaç örnek objelerin incelenip kot ve tabaka bilgilerinin kaynağının bulunmasıdır.

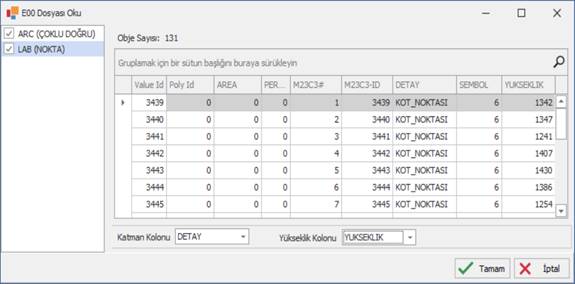

Bu örnekte DETAY bilgileri katmanı, YUKSEKLIK bilgileri de kotu tutmaktadır.

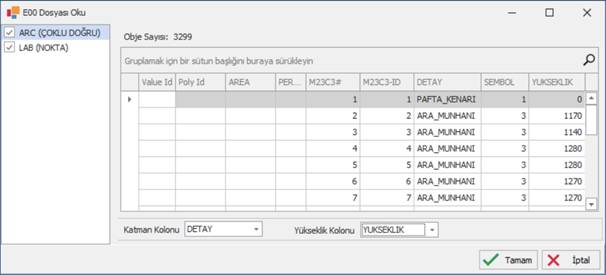

Katman kolonu ve Yükseklik kolonu seçilir.

Tüm obje tipleri için Katman Kolonu ve Yükseklik Kolonu seçilir ve Tamam butonuna basılır.

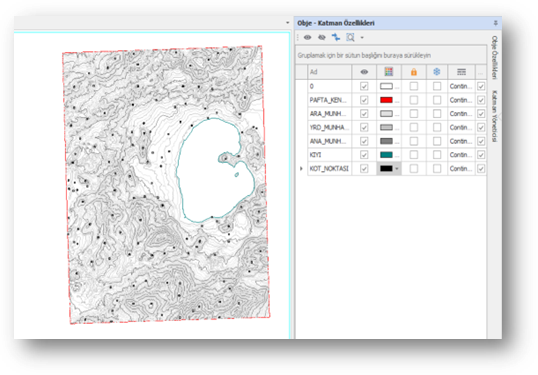

Veri aşağıdaki gibi açılır.

4.1.11.2    SHP Oku

i.                 Poligon

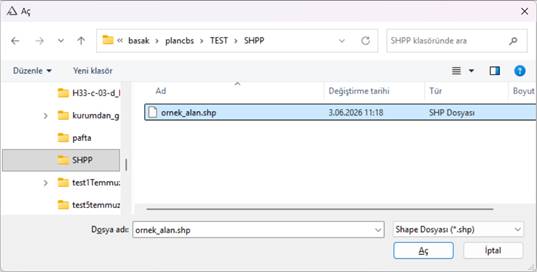

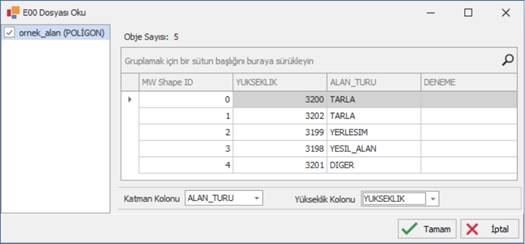

Dosya seçildikten sonra shp dosyasının tablo yapısı önizleme olarak gelir.

Buradan verinin hangi katmanda oluşacağının belirlenmesi için katman kolonu seçilir. Varsa yükseklik bilgisi için de yükseklik kolonu seçilir.

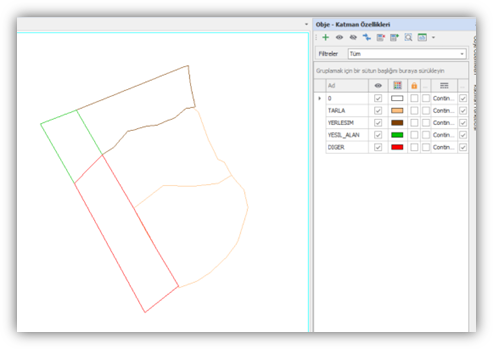

Objeler doğru katman yapısında gelir.

NOT: Poligon objelerinin yükseklik değeri şimdilik obje bilgilerinde görülmemektedir ama aslında obje bu bilgiyi tutar. 3D görünüme geçildiğinde görülebilir.

ii.                Polyline

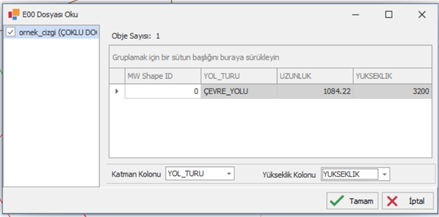

Yine, tablo görünümü gelir ve katman kolonu ve varsa yükseklik kolonu seçilir.

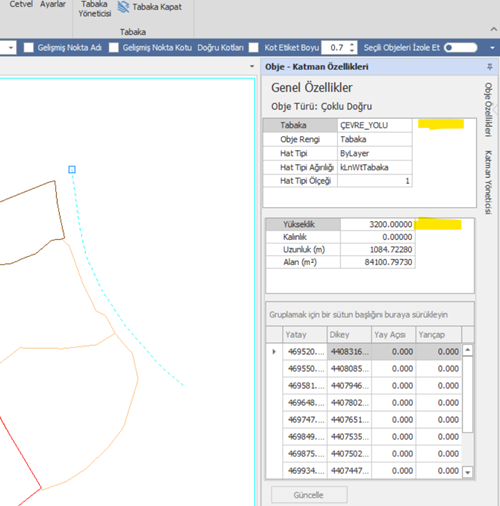

Gelen polyline’lar çoklu doğru LW olarak alınır.

iii.              Nokta

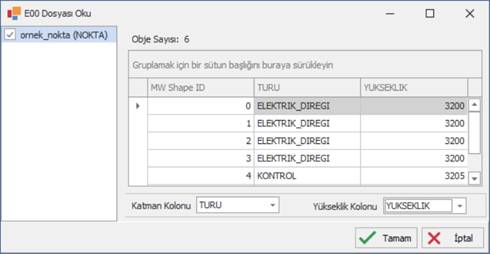

Yine, tablo görünümü gelir ve katman kolonu ve varsa yükseklik kolonu seçilir.

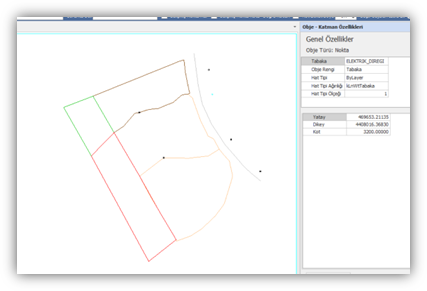

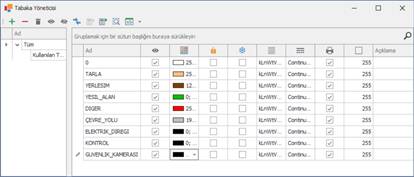

Noktalar doğru tabakada ve yükseklikte oluşur.

iv.              Çoklu Nokta (Multi Point)

Nokta ile aynı şekilde çalışır. Tek fark olarak şu olur. Multipoint verisi için tek kayıt varken, Multi point objesi içindeki tüm noktalar ayrı ayrı noktalar olarak alınır.

4.1.11.1    Netcad Spaital Oku

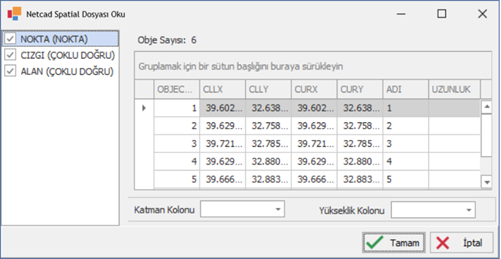

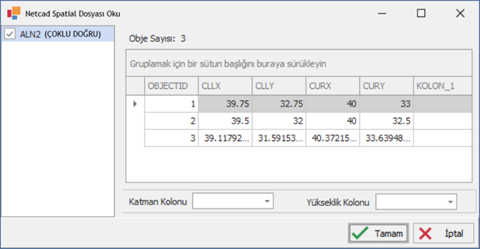

Netcad Spatial veri olan mdb dosyası seçilir.

Diğer dosya türlerinde olduğu gibi, veri içeriğindeki kolonlar ver içerikleri gelir. Varsa yükseklik değerini alacağı kolon ve verinin belli katmanlarda oluşması isteniyorsa, katman bilgisi olan kolon seçilir. Veri CAD veri olarak projeye eklenir. Eğer katman kolonu boş bırakılırsa, ilgili veri kaymağının tablo adı katman adı olarak gelir.

Mdb içerisindeki tablolardan seçilenler bir seferde aktarılır.
