Bu bölümde, güzergâhı oluşturan tüm geometrik elemanlar listelenir:

• Doğrular
• Kurplar
• Geçiş eğrileri

Bu yapı, güzergâhın mühendislik anlamında detaylı kontrolünü sağlar.

Çıktılar

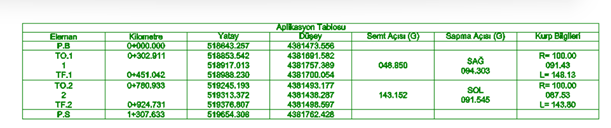

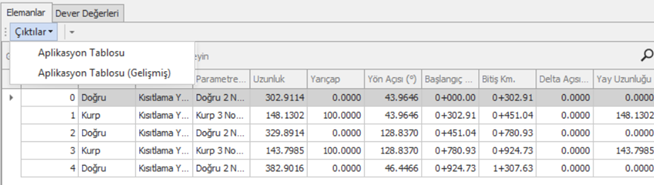

Güzergâh verileri aplikasyon tablosu olarak dışarı aktarılabilir. Bu çıktılar:

• Raporlama
• Proje dokümantasyonu
• Kontrol süreçleri için kullanılır.

DİKKAT: Güzergâh Güncelleme ve Veri Yönetimi

Güzergâhlar üzerinde yapılan değişiklikler:

• Enkesitleri
• Profilleri
• Kübaj hesaplarını doğrudan etkiler.

Bu nedenle güncelleme işlemleri sonrası ilgili modüllerin kontrol edilmesi önerilir.

Kullanım Senaryosu (Özet Akış)

1. Yeni güzergâh oluşturulur veya alınır
2. Güzergâh elemanları kontrol edilir
3. Km etiketleri eklenir
4. Dever hesapları yapılır
5. Güzergâh diğer modüllerle ilişkilendirilir

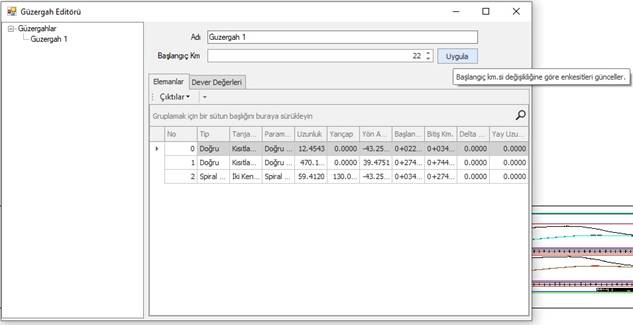

.1.3          Güzergâh Başlangıç Km’si Değiştirme

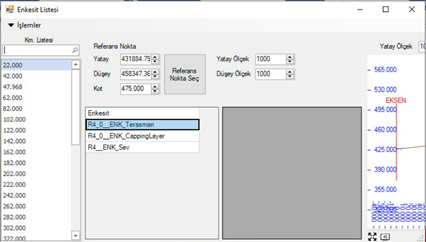

Güzergâh başlangıç km’si değiştirildiğinde eğer “uygula” denmeden çıkılırsa ya da “uygula” dendikten sonra çıkan pencereye “hayır” denirse, enkesitlerin km bilgisi değişmez, örneğin başlangıç km bilgisi 22 yapılırsa, 10 m aralıklı enkesitlerde ilk iki enkesiti harita ekranında göremeyiz.

Eğer Güzergâh başlangıç km’si değiştirildiğinde eğer uygula butonuna basılırsa, enkesitlerin km bilgileri buna göre güncellenir. İlk enkesit yine en baştaki kesit olarak gelir sadece km bilgisi farklı görünür.

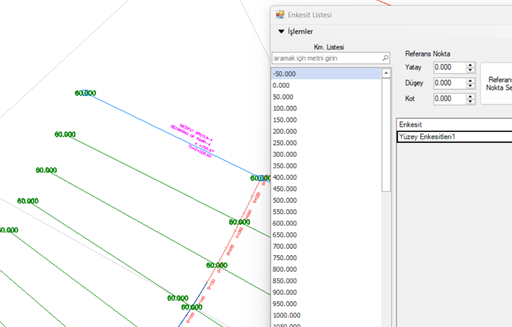

Örneğin başlangıç km’si -50 olarak değiştirilen güzergahta artık ilk enkesit km’si -50 olarak güncellenir.

YOL GÜZERGAHI İŞLEMLERİ MADDE 3.2’DE ANLATILMAKTADIR.
