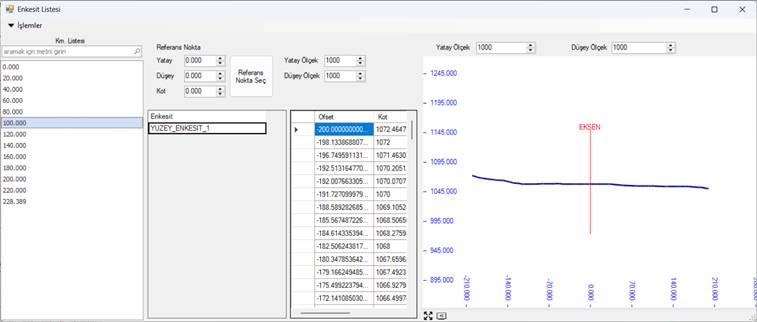

Oluşturulmuş tüm enkesit tanımlarını bir editörde takip etmek ve bu enkesitler üzerinde bazı düzeltme işlemleri yapmak için kullanılan işlemdir.

Bu editörde yapılabilecek bazı işlemler vardır.

KM LİSTESİ SAĞ TUŞ İŞLEMLERİ

§  Km. ekle: Verilen km aralığı dolayısı ile listede olmayan, ancak özel bir detay nedeniyle ihtiyaç duyulan ek bir km için bu işleme girilir.

§  Aktif Km. Sil: Seçili olan Km silinir.

§  Km. Sil (Çoklu): Birden fazla km’yi tek seferde siler.

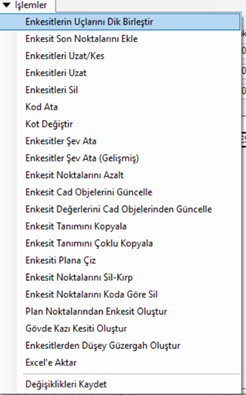

İŞLEMLER MENÜSÜ İŞLEMLERİ

Enkesit İşlemleri menüsü, oluşturulmuş enkesitler üzerinde düzenleme, analiz, dönüştürme ve veri yönetimi işlemlerinin toplu olarak yapılmasını sağlar. Bu araçlar sayesinde enkesitler hem geometrik hem de sayısal olarak kontrol edilir ve proje ihtiyaçlarına göre optimize edilir.

• Enkesitlerin Uçlarını Dik Birleştir

Enkesitlerin uç noktalarını dik (90°) olacak şekilde birleştirir. Genellikle kazı/dolgu sınırlarının düzgün kapanması için kullanılır.

• Enkesit Son Noktalarını Ekle

Enkesitlere ek uç noktalar ekler. Eksik kalan sınırların tamamlanmasını sağlar.

• Enkesitleri Uzat/Kes

Enkesitleri birbirine göre uzatır ya da kısaltır.

• Enkesitleri Uzat

Tüm enkesitleri tanımlanan diğer enkesitler yönünde uzatır.

• Enkesitleri Sil

Seçilen enkesitleri sistemden kaldırır. Toplu temizlik işlemleri için kullanılır.

• Kod Ata

Enkesit noktalarına kod (etiket) atar. (Örn: şev, yol, platform vb.)

• Kot Değiştir

Seçilen enkesit noktalarının kot değerlerini değiştirir. Düzeltme ve revizyon işlemlerinde kullanılır.

• Enkesitler Şev Ata

Enkesitlere standart şev (eğim) tanımlar. Kazı/dolgu analizlerinin temelini oluşturur.

• Enkesitler Şev Ata (Gelişmiş)

Şev atama işlemini daha detaylı parametrelerle yapar. Farklı zemin veya proje koşullarına göre özelleştirme sağlar.

• Enkesit Noktalarını Azalt

Enkesitteki nokta sayısını azaltır (sadeleştirme). Performans ve veri yönetimi açısından faydalıdır.

• Enkesit CAD Objelerini Güncelle

Enkesitlere ait CAD objelerini günceller. Geometri değişikliklerinden sonra kullanılması önerilir.

• Enkesit Değerlerini CAD Objelerinden Güncelle

CAD ortamında yapılan değişiklikleri enkesit verisine aktarır.
Çift yönlü veri senkronizasyonu sağlar.

• Enkesit Tanımını Kopyala

Seçili enkesit tanımını birebir kopyalar. Benzer çalışmalar için hızlı çözüm sunar.

• Enkesit Tanımını Çoklu Kopyala

Bir enkesit tanımını birden fazla kez kopyalar. Seri üretim için kullanılır.

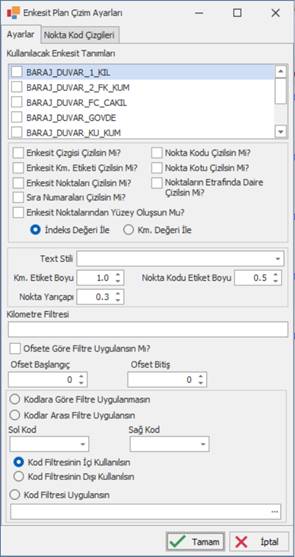

• Enkesiti Plana Çiz

Enkesitleri plan görünümünde çizime aktarır. Görselleştirme ve kontrol amaçlıdır.

• Enkesit Noktalarını Sil-Kırp

Belirli kriterlere göre enkesit noktalarını siler veya kırpar. Gereksiz verileri temizler.

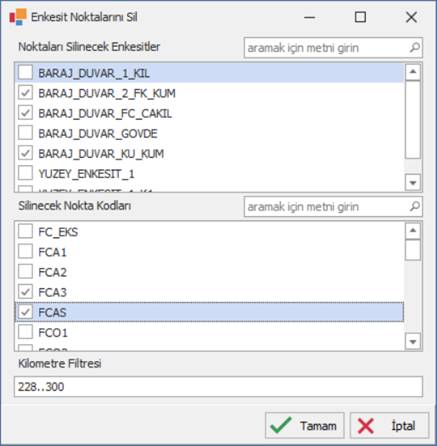

• Enkesit Noktalarını Koda Göre Sil

Belirli kodlara sahip noktaları toplu olarak siler. Örn: sadece “şev” noktalarını kaldırma

Bu özellik kullanılmadan önce Enkesit ön izlemelerine bakılır. Hangi enkesitteki, hangi noktaların, hangi km’lerde silineceği belirlenir.

Silme işlemi yapılacak enkesitler seçilir, silinecek olan nokta kodları listesine seçilen enkesitlerin noktalarının listesi gelir. Buradan silinmesi istenen noktalar seçilir. Kilometre filtresinde hangi km’lerde bu silme işinin yapılacağı belirlenir.

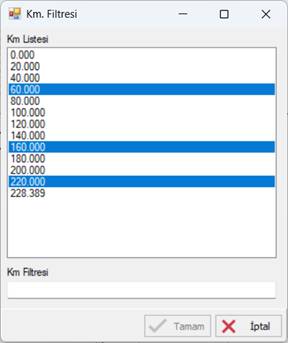

Km filtresi ayarları:

• Plan Noktalarından Enkesit Oluştur

Plan üzerindeki noktalardan yeni enkesit üretir. Alternatif veri üretim yöntemidir.

• Gövde Kazı Kesiti Oluştur

Baraj, dolgu veya benzeri projelerde gövdeye ait kazı kesitlerini oluşturur.
Özel mühendislik analizleri için kullanılır.

Genel Mantık

Bu işlemde amaç, güzergâh boyunca belirli kilometrelerde (istasyonlarda) kazı kesitinin nasıl değişeceğini tanımlamaktır.

Sistem şu mantıkla çalışır:

“Şu kilometrede, kazı kesiti eksenden şu kadar yukarıda/aşağıda olsun”

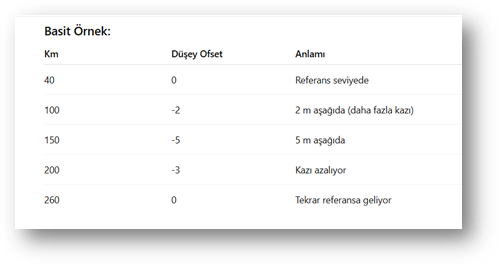

Yani girilen değerler:

·        Km (istasyon) → nerede değişiklik olacak

·        Düşey ofset → o noktada kesitin dikeyde ne kadar kayacağı

Km Değerleri Neye Göre Seçilir?

1.     Proje Geometrisinin Değiştiği Noktalar

2.     Zemin veya Yüzey Değişimleri

3.     Yapı Elemanlarının Olduğu Noktalar (Menfez gibi)

4.     Mühendisin kendi alacağı kararlar

Düşey ofset, enkesitin referans kotuna göre dikey yönde kaydırılmasıdır.

Yani: Kesiti yukarı veya aşağı taşıma miktarıdır.

Sonuç: Km–Düşey Ofset tanımları, gövde kazı kesitinin güzergâh boyunca nasıl şekilleneceğini belirleyen temel parametrelerdir. Doğru seçildiklerinde hem mühendislik doğruluğu sağlar hem de modelleme sürecini ciddi şekilde hızlandırır.

• Enkesitlerden Düşey Güzergâh Oluştur

Enkesit verilerinden yararlanarak düşey profil (profil hattı) oluşturur.
Profil üretimi için önemli bir araçtır.

Kullanılacak enkesitler seçilir. İlgili alanlar doldurulur.

• Excel’e Aktar

Enkesit verilerini Excel formatında dışa aktarır. Raporlama ve analiz için kullanılır.

• Değişiklikleri Kaydet

Yapılan tüm işlemleri kaydeder. Çalışmanın kalıcı olması için kritik adımdır.

KULLANIM ÖNERİLERİ

• İşlem öncesi veri yedeği alınması önerilir
• Toplu işlemler dikkatli uygulanmalıdır
• CAD güncellemeleri sonrası veri senkronizasyonu yapılmalıdır
• Şev ve kot işlemleri proje standartlarına uygun yapılmalıdır
