Hacim Raporu aracı, proje kapsamında hesaplanan kazı–dolgu miktarlarının kurallara göre sınıflandırılarak raporlanmasını sağlar. Bu rapor hem grafik (çizim) olarak hem de Excel çıktısı şeklinde üretilebilir.

Hacim raporu editörü üç ana bölümden oluşur:

• Kurallar (Kübaj Sınıfları)
• Hesap Tipi
• Raporlama Seçenekleri

KURALLAR (KÜBAJ SINIFLARI)

Bu alanda, daha önce tanımlanan kübaj kuralları rapora dahil edilir.

İşlemler:

• Kural Ekle: Tek tek kural seçerek rapora dahil edilir.
• Toplu Kural Ekle: Tüm kurallar liste halinde getirilir ve topluca seçim yapılır.
• Tümünü Seç / Tümünü Kaldır / Tersine Çevir: Kuralların hızlı seçimi için kullanılır.
• Amaç: Hangi malzeme türlerinin (örneğin: KİL, GÖVDE, KAYA vb.) rapora dahil edileceğini belirlemek.

HESAP TİPİ

Her kübaj kuralı için hangi verinin kullanılacağı bu bölümde belirlenir.

Seçenek:

• Mevcut Kullan:
  Hesaplamalarda ilgili kuralın yarma ya da dolgu olduğu bilgisini otomatik bulunur. Bunun için yüzey enkesitinin tanımında “Referans” onay kutusu seçili olmalıdır.
• Yarma
• Dolgu

KULLANILMAYACAK ENKESİTLER

Belirli enkesitlerin hacim hesabına dahil edilmemesi için kullanılır.

Kullanım:

• Hesaba katılmayacak kesitler burada belirlenir
• Projede hatalı veya dışlanmak istenen kesitler filtrelenebilir

RAPORLAMA SEÇENEKLERİ

• Raporda Ara Toplam Yaz: Belirli aralıklarda ara toplamların raporda gösterilmesini sağlar

• Ara Toplam Artış Miktarı: Ara toplamların hangi mesafe aralıklarında hesaplanacağını belirler (örneğin: her 10.000 m)

GRAFİK OLARAK YAZ

• Hacim tablosunun çizim ekranına yerleştirilmesini sağlar
• Proje paftasında doğrudan gösterim için kullanılır

İŞLEM ADIMLARI

ü  Hacim Raporu aracı açılır

ü  Gerekli ayarlar yapılır

ü  Grafik olarak yaz seçeneği aktif edilir

ü  Tamam butonuna basılır

ü  Çizim ekranında tablonun yerleştirileceği sol üst nokta seçilir

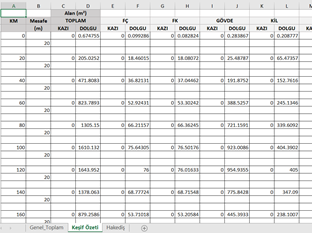

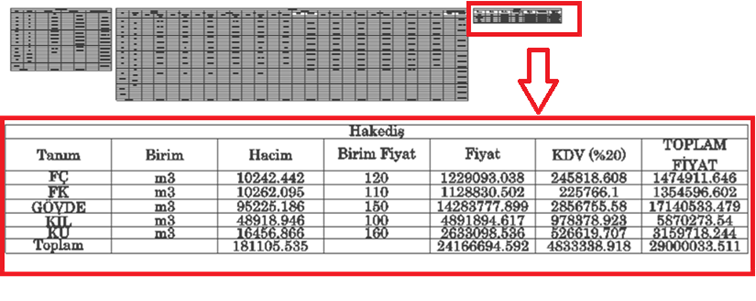

Rapor excel’de 3 sayfa halinde açılır. Aynı zamanda ekrana çizilir.
